Устройство и принцип работы виброплиты

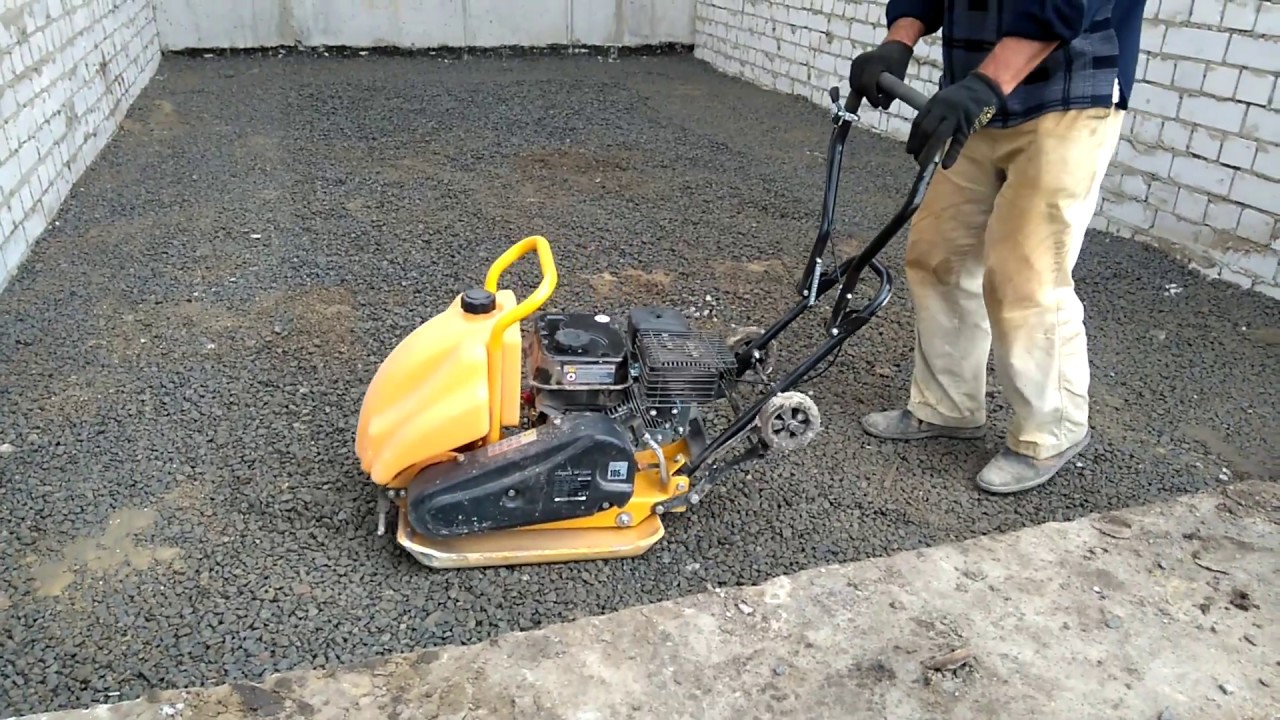

На строительных площадках практически всегда возникает необходимость в качественном уплотнении сыпучего материала – песка, гравия, щебня. Для решения таких задач используют специальное оборудование – виброплиту, которая похожа на компактный дорожный каток. В этой статье рассмотрим устройство виброплиты бензиновой и других моделей, выясним, как работает и где применяется это техническое средство.

Принцип работы виброплиты

Принцип действия агрегата заключается в следующем. Посредством эксцентриковых элементов вибрации передаются на поверхность, которую необходимо уплотнить. Закрепленный на раме двигатель приводит в действие все рабочие части, посредством центробежной муфты и ременной передачи вращательные движения передаются на вибратор.

В результате на поверхность оказывается ударное действие. Во время удара кинетическая энергия трансформируется в другие ее виды. Давление на поверхность мгновенно увеличивается, а потом – быстро спадает. Таким образом, помимо силового воздействия, как у дорожного катка, в данном случае имеет место действие скорости и частоты удара.

Для наиболее эффективного выполнения работы, следует принимать во внимание следующие параметры:

  • Вибрационное усилие – мощность ударов, которые передаются от вибровозбудителя к подошве. Чем больше значение этого показателя, тем более плотную поверхность способен утрамбовывать агрегат.
  • Площадь рабочей поверхности. Чем меньше размер подошвы, тем лучше происходит уплотнение материала.
  • Вид материала плиты. Самый эффективный вариант – чугун. Он достаточно тяжелый, а подошва из него имеет небольшой размер.
  • Мощность мотора. Определяет способность механизма перемещаться под наклоном по рыхлому или вязкому грунту. Для движения по ровной поверхности агрегат не требует дополнительных усилий. Модели с мощным двигателем легко и быстро преодолевают сложный путь.

Устройство виброплиты в деталях: реверсивной, электрической, бензиновой

На рынке строительной техники представлены различные виды и модификации виброплит. Основная классификация производится по типу двигателя:

  • Бензиновый. Универсальные модели, которые имеют высокий показатель производительности и доступную стоимость. Не требуют подключению к электрической сети и могут работать в автономном режиме на удаленных участках.
  • Дизельный. Используются реже, чем бензиновые устройства, их преимуществом является экономичность эксплуатации за счет использования сравнительно недорого топлива.
  • Электрический. Требуют подключения к электросети, поэтому сфера их применения является ограниченной. Но, такие модели являются самыми недорогими при покупке, их также можно использовать в закрытых помещениях.

Также агрегаты делятся на варианты с прямым и реверсивным ходом. В последнем случае машина может давать задний ход, что избавляет от необходимости ее разворачивать и позволяет выполнять работы с меньшими затратами времени. Такие аппараты используются при работе на небольших участках – в котлованах, канавах, при строительстве одноэтажных зданий.

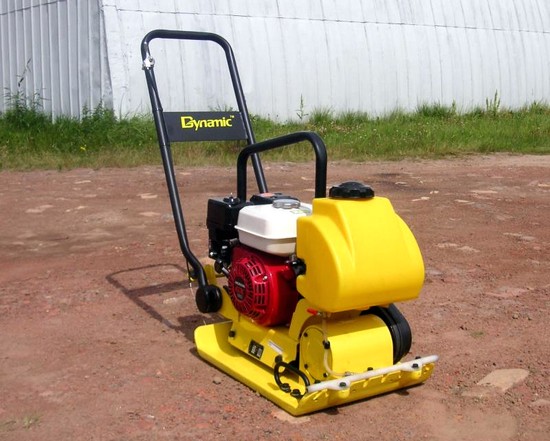

У моделей с разным типом питания и хода остальные параметры могут быть одинаковыми, но все они имеют особенности конструкции. Так, устройство реверсивной виброплиты включает следующие элементы:

  • прочная стальная рама с закрепленным двигателем и площадкой для уплотнения поверхности;
  • двигатель – бензиновый или дизельный, как правило, 4х-тактный;
  • вибровозбудитель, состоящий из валов и цилиндрического корпуса;
  • рабочая подошва.

Основным показателем реверсивных машин является их масса – чем она больше, тем более толстый слой можно утрамбовать с ее помощью. Например, для уплотнения слоя из песка толщиной 15,0 см вес агрегата должен составлять не менее 75,0 кг. Для трамбовки асфальта или щебенки понадобится модель весом 90,0 кг.

Как правило, устройство у всех типов виброплит является стандартным. Отличие состоит в типе привода для создания вибрационной нагрузки и мощности мотора. Поэтому при выборе модели следует обращать внимание на следующие конструкционные особенности:

  • наличие колес у аппарата делает его более мобильным и легким в управлении;
  • раскладная ручка делает транспортировку более удобной;
  • оросительная система является обязательной для агрегатов, предназначенных для укладки асфальтового покрытия;
  • наличие защитного кожуха предупредит попадание в устройство гравия, песка и другого материала, продлит срок эксплуатации технического средства;
  • конструкция без болтовых крепежей является более прочной и надежной.

Компания «Магазин Проката» предлагает большой выбор виброплит современных моделей, которые можно взять в аренду по доступной цене и на самых лояльных условиях.
